Sambungan Kolom Baja dan Pondasi KSLL

Sambungan Kolom Baja dan Pondasi KSLL

Di sebuah konstruksi sambungan adalah hal yang penting, terutama untuk sambungan struktur. hubungan antar kolom dan pondasi merupakan hal yang penting untuk mendapatkan perhatian khusus. ketika kolom dengan gaya aksial (tekan) akan mendorong ke bawah tentunya pondasi yang kaku akan menerima gaya tersebut dan disalurkan ke bidang kontak nya agar tercipta tegangan. tegangan kontak tersebut akan di tahan ole daya dukung pondasi agar bisa diperoleh kesimbangan. dalam pondasi KSLL perolehan keseimbangan ini dengan sebuah ikatan berbagai rib dan terhubungan dengan plat atas nya. jadi bisa dipastikan hubungan rib dan plat harus merupakan kesatuan yang utuh. jenjang penyaruluan pembebanan ini beban aksial di teruskan ke rib dan rib bergantung pada plat. konsep ini yang perlu di telaah dengan bebar dan perlu pendetailan sebuah koneksi yang benar benar sesuai harapan. ketika gaya geser terjadi pada pangkal kolom maka gaya tersebut akan membuat aksi yang harus ditranformasikan kedalam struktur laba - laba dan ketahanan akan gaya geser ini pun perlu dikaji agar lebih aman dalam konstruksi ini.

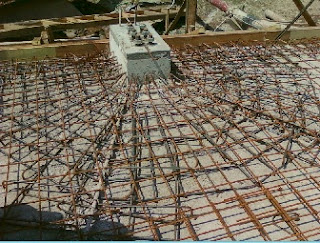

Gambar 1. Hubungan Pondasi KSLL dengan Pedestal pada Kolom Baja

Penulis : Hamboro Widodo, Pemerhati Gempa dan Infrastruktur , 25 Februari 2016
